PET/PMMA多层膜具有二向色性(Dichroism),可以反射并透射特定波长的光。当控制可见光波段时,用作控制彩虹膜、IR波段的隔热膜。主要由SKC(国内)、3M(美国)、日鹤实业股份有限公司(台湾)制造。
彩虹膜用于室内装饰、包装材料、PVC和纸张多层、手机后盖和时装材料。隔热膜用于汽车、建筑玻璃等领域。由聚合物制成的薄膜没有腐蚀性金属成分,是具有长寿命和高性能的顶级产品。

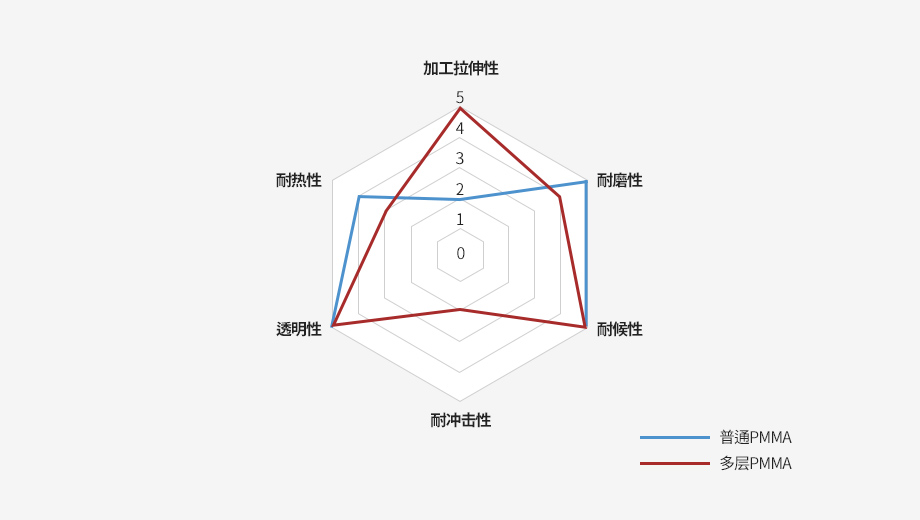

PET/PMMA多层膜用PMMA适用于PET共挤加工,与普通PMMA相比,具有卓越的拉伸工艺性和膜性能。
項目 |
條件 |
單位 |
試驗方法 |
IF850 |
IH830 |
|
---|---|---|---|---|---|---|
光学性质 |
折射率 |
nd |
- |
ISO 489 |
1.49 |
1.49 |
透光率 |
3.2mm |
% |
ISO 13468-1 |
92 |
92 |
|
Haze |
3.2mm |
- |
ISO 14782 |
< 0.5 |
< 0.5 |
|
热性质 |
流动性 |
230℃/3.8kg |
g/10min |
ISO 1133 |
13 |
2.3 |
VICAT 軟化点 |
B/50 |
℃ |
ISO 306 |
92 |
109 |
|
热变形温度 |
1.8MPa |
℃ |
ISO 75 |
82 |
101 |
|
线膨胀系数 |
- |
1/℃ |
ASTM D696 |
6×10−5 |
6×10−5 |
|
机械性质 |
Charpy 冲击强度 |
notched |
kJ/m² |
ISO 179 |
1.5 |
1.5 |
Rockwell 硬度 |
M scale |
- |
ISO 2039-2 |
92 |
99 |
|
拉伸强度 |
5mm/min |
Mpa |
ISO 527 |
62 |
7.1 |
|
延伸率 |
5mm/min |
% |
ISO 527 |
4 |
5 |
|
拉伸模数 |
1mm/min |
GPa |
ISO 527 |
2.8 |
2.8 |
|
弯曲强度 |
2mm/min |
MPa |
ISO 178 |
101 |
111 |
|
弯曲模数 |
2mm/min |
GPa |
ISO 178 |
2.9 |
3.0 |
由业务相关负责人
快速回复客户的咨询。
