PC Alloy用级别
通过与PC复合可改善PC的缺点，即提高较低的表面硬度，提供SA256（透明用）和SA232（不透明用）产品。当采用30%的SA256/SA232时，PC的铅笔硬度可以从B水平上升到H水平。

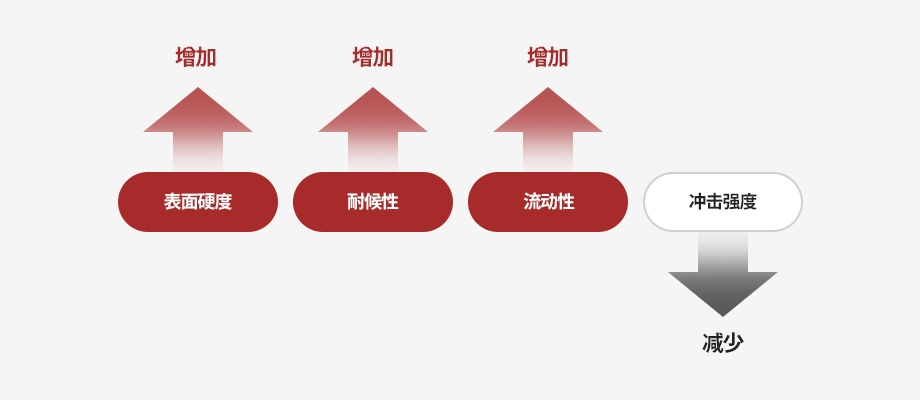

与现有PC相比，使用SA256时的性能变化
SA256通过确保与PC的相容性，在PC matrix上形成均匀形态，与普通PMMA/PC相比，在光学方面具有优秀特性。
-
PMMA + PC
-
SA256 + PC
PC Alloy用级别产品属性表
項目 |
PC (MI 10*) |
PC+SA256 |
|||||||
|---|---|---|---|---|---|---|---|---|---|
SA256 Components(%) |
0 |
5 |
10 |
15 |
20 |
25 |
27.5 |
30 |
|
铅笔硬度 |
ISO 15184, 1kgf (Injection specimen, 3mm) |
4B |
B |
B |
HB |
F |
F |
H |
H |
Rockwell 硬度 |
ISO 2039-2, M-scale |
46 |
59 |
69 |
72 |
77 |
80 |
81 |
83 |
| Charpy 冲击强度 (kJ/m²) | ISO 179, Notched |
70 |
9.6 |
6.2 |
5.3 |
3.5 |
3.0 |
2.9 |
2.8 |
ISO 179, Unnotched |
**NB |
NB |
NB |
NB |
NB |
NB |
NB |
NB |
|
流动性 (g/10min) |
ISO 1133, 230℃, 3.8kgf |
1.6 |
1.9 |
2.1 |
2.9 |
3.0 |
3.2 |
3.5 |
3.9 |
VICAT 軟化点 (℃) |
ISO 306, B/50 |
149 |
144 |
138 |
136 |
134 |
130 |
129 |
127 |
Haze (%) |
ISO 14782, 3mm |
0.6 |
0.6 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.6 |
透光率 (%) |
ISO 13468-1, 3mm |
90 |
89 |
89 |
89 |
91 |
91 |
91 |
91 |
300℃, 1.2kgf 條件
-
02显示窗
由业务相关负责人
快速回复客户的咨询。
